معدات معالجة غاز النفايات المختبرية يجيب على سؤال تتركه أغطية الأبخرة مفتوحة: أين تذهب الأبخرة بعد خروجها من المبنى؟ يحمي الغطاء الشخص الجالس على المقعد، لكن العادم لا يزال يحمل أبخرة المذيبات والضباب الحمضي والأمونيا ومركبات الرائحة عبر قناة وخارج الكومة. وبدون علاج، يصبح هذا العادم شكوى من رائحة الجيران، أو انتهاكًا للتصريح، أو تآكلًا لمروحة على السطح.

هذه المقالة من شركة شنغهاي شوجيا لهندسة حماية البيئة المحدودة يشرح ما يحتويه عوادم المختبرات فعليًا، وكيفية مقارنة تقنيات المعالجة الرئيسية، وما هي المقاييس المخفية التي تحدد الكفاءة في العالم الحقيقي، وكيفية تحديد حجم وشراء وصيانة النظام الذي يستمر في اجتياز اختبارات الانبعاثات.

ما الذي يحتوي عليه غاز النفايات المعملية ولماذا لا يكفي غطاء الدخان

عادم المختبر عبارة عن خليط، ويتغير الخليط كل ساعة. قد ينبعث من مختبر التدريس مذيبات خفيفة وقليل من حمض الهيدروكلوريك. قد يضيف مختبر التحليل الصيدلاني الأسيتونيتريل والميثانول والأمينات. يمكن لمختبر الاختبارات البيئية الذي يقوم بتشغيل الهضم الحمضي أن يطلق رذاذ حمض النيتريك والهيدروكلوريك بشكل مستمر. تتصرف كل عائلة ملوثة بشكل مختلف وتحتاج إلى آلية إزالة مختلفة.

تقوم أغطية الدخان بنقل الملوثات، ولا تقوم بإزالتها

يمكن لغطاء الدخان المختبري الواحد أن يستنفد 2000 متر مكعب من الهواء في الساعة أو أكثر. التخفيف يجعل التركيز في المكدس يبدو صغيرًا، ولهذا السبب تفترض بعض المرافق أن العلاج غير ضروري. ومع ذلك، فإن كتلة الملوثات التي تخرج من المبنى لم تتغير، وينظر المنظمون بشكل متزايد إلى إجمالي معدل انبعاث الكتلة والتأثيرات المزعجة مثل الرائحة، وليس فقط التركيز. عندما تشترك عشرة أو عشرين أو خمسين غطاء محرك السيارة في المبنى، فإن الحمل التراكمي هو بمثابة مصدر صناعي صغير.

أسباب أخرى يحتاج المختبر إلى معالجة العادم

الامتثال هو سائق واحد فقط. يعمل الضباب الحمضي على تقصير عمر المراوح والمخمدات وحواجز السقف. يمكن سحب العادم غير المعالج مرة أخرى إلى مداخل الهواء النقي في نفس المبنى أو المبنى التالي، خاصة في ظل ظروف رياح معينة. يشتكي السكان والشركات القريبة من الرائحة قبل فترة طويلة من تجاوز أي قياس الحد الأقصى. كما يحمي العلاج أيضًا موظفي الصيانة الذين يعملون في القنوات والمراوح، وهو مطلوب بشكل متزايد في التقارير البيئية والاجتماعية والإدارية من قبل شركات الأدوية والكيماويات.

مقارنة تقنيات معالجة غازات النفايات المخبرية: أجهزة غسل الغاز والكربون والأكسدة

يبدأ اختيار التقنية بدراسة المادة الملوثة، ثم يستمر بالتركيز والرطوبة ودرجة الحرارة ودورة التشغيل. يلخص الجدول الأداء النموذجي للخيارات الرئيسية. الأرقام عبارة عن نطاقات تصميم إرشادية وتختلف باختلاف جودة المعدات وظروف التشغيل.

أجهزة غسل رطبة لعوادم المختبرات الحمضية والقلوية

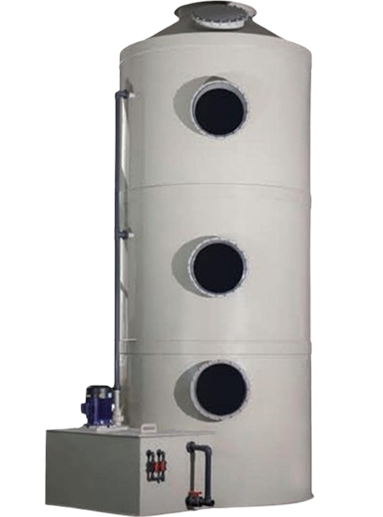

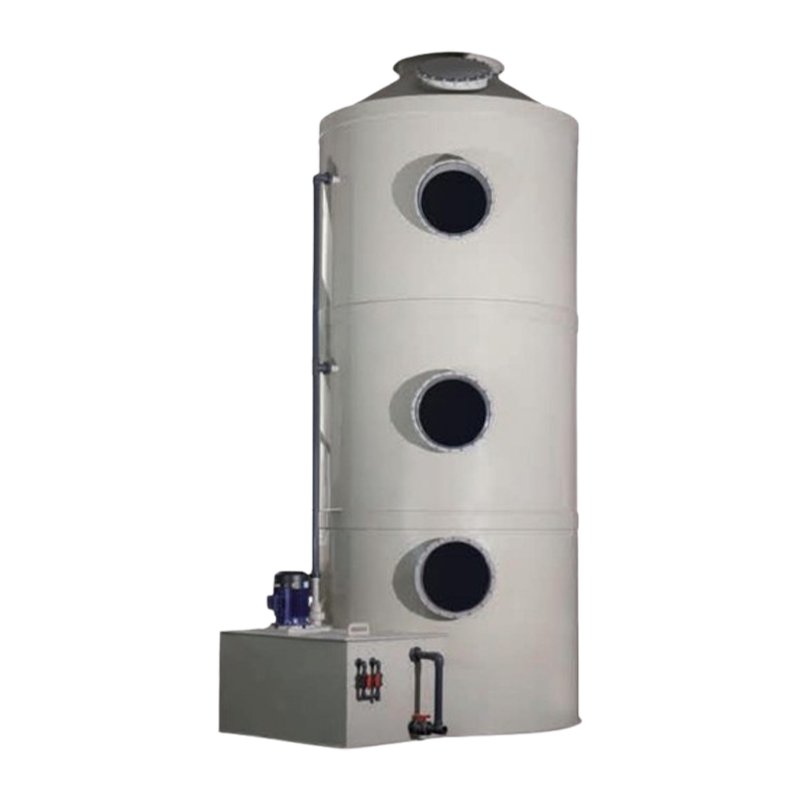

يقوم جهاز الغسيل البرجي المعبأ برش السائل المنتشر فوق طبقة من التعبئة بينما يرتفع العادم من خلالها. تذوب الغازات الحمضية وتتفاعل مع محلول هيدروكسيد الصوديوم، بينما يتم التقاط الأمونيا بواسطة محلول حمض مخفف. التصميم الجيد يحافظ على الرقم الهيدروجيني في الإطار الصحيح، عادةً ما يكون حوالي 8 إلى 10 لإزالة الغاز الحمضي، ويستخدم مزيلًا لمنع خروج القطرات مع الهواء النظيف. يعمل جهاز الغسيل أيضًا كمرحلة معالجة مسبقة تحمي الطبقة الكربونية في اتجاه مجرى النهر من الغازات المسببة للتآكل.

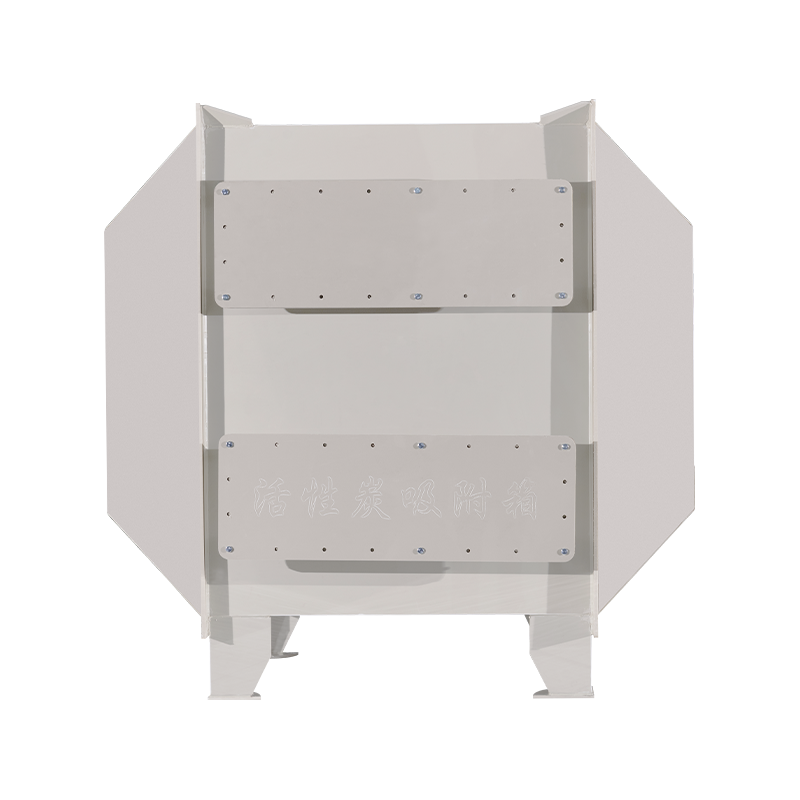

الكربون المنشط للمركبات العضوية المتطايرة والروائح

يناسب امتصاص الكربون الأحمال العضوية المخففة والمتقطعة النموذجية في المختبرات. نقاط ضعفه معروفة جيدًا: تنخفض السعة عندما يكون الغاز رطبًا، وتتكسر الجزيئات الخفيفة مثل الميثانول في وقت مبكر، ويمكن للكيتونات شديدة التفاعل أن تسبب تسخين الطبقة. حدد نوع الكربون، وسرعة الطبقة، ووقت الإقامة، ومستشعر درجة الحرارة، وتعامل مع الكربون باعتباره مادة مستهلكة مع فترة استبدال مخطط لها.

لماذا نادراً ما تكون الأكسدة والبلازما هي الخيار الأول؟

تعمل المؤكسدات الحرارية والحفزية بشكل أفضل مع التدفقات الثابتة والمركزة. عوادم المختبرات كبيرة الحجم ومنخفضة التركيز وغير متساوية في الوقت المناسب، مما يجعل تسخين الغاز غير اقتصادي. وحدات الأشعة فوق البنفسجية والبلازما غير مكلفة للشراء، لكن كفاءة إزالتها تتأرجح بشكل كبير مع الرطوبة ونوع الملوثات، وفي بعض الحالات تولد منتجات ثانوية. إنها بمثابة خطوات تلميع بعد مرحلة معالجة رئيسية قوية، وليس كبديل لمرحلة أخرى.

المقاييس الخفية التي تحدد الكفاءة الحقيقية لمعالجة غاز النفايات في المختبر

تقتبس الكتيبات أفضل كفاءة إزالة حققتها المعدات على الإطلاق. تعتمد الكفاءة الحقيقية في عادمك على مزيج من التقنيات وعلى عدد قليل من متغيرات التشغيل التي نادرًا ما تظهر في عرض الأسعار. يقارن الرسم البياني كفاءة الإزالة الإرشادية لعوادم المختبر الحمضية والمركبات العضوية المتطايرة المختلطة عبر طرق المعالجة النموذجية.

إن المستوى النهائي أعلى ليس بسبب التكنولوجيا الجديدة ولكن بسبب المراقبة. النظام الذي يكتشف الاختراق أو انحراف الأس الهيدروجيني أو فشل المضخة هو نظام يستمر في الأداء. أربعة متغيرات أخرى تستحق الاهتمام.

تدفق الهواء هو مضاعف التكلفة

يتم تحديد حجم برج الغسيل وسرير الكربون حسب حجم الهواء الذي يتعاملان معه. تؤدي مضاعفة تدفق هواء العادم إلى مضاعفة المقطع العرضي للبرج وكتلة الكربون وقوة المروحة تقريبًا. وهذا هو السبب في أن أغطية حجم الهواء المتغير والتصميمات منخفضة التدفق ونظام الوشاح تقلل من تكلفة معدات المعالجة بالإضافة إلى طاقة البناء. إن توصيل الأغطية بنظام مشترك من خلال قنوات متوازنة بشكل جيد، مع مخمدات تغلق عندما يكون الغطاء خاملاً، يؤدي إلى تقليص النظام بشكل أكبر.

أين يتم استخدام معدات معالجة غاز النفايات المعملية: الطلب حسب القطاع

الطلب يتبع التنظيم وكثافة المختبرات. التوزيع أدناه هو تقدير إرشادي لمكان تركيب معدات المعالجة. إنه يتغير مع قوة التنفيذ المحلي ومزيج الصناعة في كل منطقة.

الجامعة والمختبرات البحثية

تقوم مباني مختبرات الحرم الجامعي بتجميع العشرات من الأغطية في هيكل واحد، وغالبًا ما يكون قريبًا من المناطق السكنية أو التعليمية. تتم المعالجة بناءً على الموافقات البيئية للمباني الجديدة وشكاوى الروائح الكريهة. تكون خلطات العادم واسعة النطاق، لذا فإن جهاز الغسيل وقطار الكربون، المثبت مركزيًا على السطح أو في غرفة المصنع، هو الحل الشائع.

مرافق الأدوية والتكنولوجيا الحيوية

تهيمن المذيبات العضوية، حيث تساهم الأحماض والأمينات في مختبرات التحليل والتركيب. يحتاج المشغلون عادةً إلى مراقبة مستمرة وتوثيق وتصميم سهل التحقق، بالإضافة إلى فصل التدفقات عالية المخاطر. يتم استخدام الكربون مع الكشف عن المركبات العضوية المتطايرة عبر الإنترنت أو أخذ العينات المجدولة على نطاق واسع.

مختبرات الاختبارات والكيمياء والإلكترونيات

يؤدي الهضم الحمضي لتحليل المعادن والنقش الرطب وعمليات التنظيف إلى توليد رذاذ حمضي ثابت، لذا فإن الغسل الرطب باستخدام مواد مقاومة للتآكل مثل البولي بروبيلين أو البلاستيك المقوى بالألياف هو العمود الفقري للنظام. تتم معالجة الأمونيا الناتجة عن تحديد النيتروجين والمذيبات العضوية الناتجة عن الاستخلاص في مراحل إضافية.

كيفية اختيار وتركيب معدات معالجة غاز النفايات في المختبر: ست خطوات

تم تصميم معظم الأنظمة ذات الأداء الضعيف من خلال لوحة تدفق الهواء وتخمين المواد الكيميائية. يبدأ التسلسل أدناه من البيانات ويحافظ على إمكانية تتبع التصميم للملوثات.

تكلفة معالجة غاز النفايات في المختبر وعائد الاستثمار: ما الذي يجب على المشترين ميزانيته

غالبا ما يتم تأطير العائد على الاستثمار في مكافحة التلوث على أنه تجنب العقوبات وتجنب التعطيل، ولكن هناك أدوات تكلفة مباشرة أيضا. تُظهر البطاقات حصص التكلفة النموذجية لمدة عشر سنوات لجهاز غسل الغاز ونظام الكربون الذي يخدم مبنى المختبر. إنها نطاقات تخطيط ويجب استبدالها ببيانات المشروع.

مثال عملي: تكلفة الكربون السنوية لنظام مختبري صغير

فكر في نظام معالجة يقدم 3000 متر مكعب/ساعة لمدة 2000 ساعة تشغيل سنويًا، بمتوسط تركيز للمركبات العضوية المتطايرة يبلغ 20 ملجم/م3. افترض أن الكربون يحمل حوالي 10 بالمائة من وزنه في القدرة الديناميكية، ويكلف 2.5 دولارًا أمريكيًا للكيلوجرام الواحد، ويكلف 1.0 دولارًا أمريكيًا لكل كيلوجرام للتخلص منه كنفايات خطرة. هذه افتراضات توضيحية.

يوضح المثال شيئين. أولاً، تتدرج تكلفة الكربون بشكل مباشر مع كتلة المذيبات التي تنبعث منها، لذا فإن تقليل استخدام المذيبات والتقاط تيارات عالية التركيز من المصدر يؤتي ثماره كل عام. ثانيًا، يعتمد الحساب على التركيز وساعات العمل، ولهذا السبب تكون البيانات المقاسة من الخطوة الأولى من عملية الاختيار أكثر أهمية من أي قاعدة عامة للبائع.

ما الذي يتضمنه جانب التكلفة المتجنبة لعائد الاستثمار

تقلل المعالجة من مخاطر الغرامات والإغلاق القسري وتأخير القبول البيئي للمبنى الجديد. كما أنه يعمل على إطالة عمر مراوح العادم، والمخمدات، ووحدات الأسطح التي قد تتعرض للهجوم بواسطة الضباب الحمضي، كما أنه يزيل تكلفة السمعة الناتجة عن شكاوى الروائح المتكررة. يصعب قياس هذه الفوائد مقارنة بفاتورة الكربون، لكنها عادة ما تكون السبب وراء الموافقة على الميزانية في المقام الأول.

الصيانة والامتثال لأنظمة معالجة غاز النفايات المعملية

معدات العلاج تفشل بهدوء. لا يزال البرج ذو رأس الرش الجاف يدور، ولا تزال طبقة الكربون التي تجاوزت الاختراق تسمح للهواء بالمرور، وتعمل المروحة كالمعتاد. بدون روتين يتحقق من متغيرات العملية، غالبًا ما تكون العلامة الأولى للمشكلة هي مفتش أو جار.

اللوائح والمعايير للتحقق

تختلف المتطلبات حسب البلد والمنطقة وفئة المنشأة، وتضيف العديد من المدن معايير محلية أكثر صرامة. تأكد من الحدود الحالية مع هيئة البيئة واذكرها في مواصفات المعدات. تتضمن المستندات التي يُشار إليها بشكل شائع في الصين ما يلي؛ يجب على المشترين في أماكن أخرى استبدال نظرائهم المحليين.

نقاط السلامة الخاصة بمعدات المعالجة

فصل التيارات بحيث لا تجتمع الغازات غير المتوافقة أبدًا في قناة أو برج مشترك. قم بتركيب مستشعرات درجة الحرارة في طبقات الكربون، لأن امتصاص بعض الكيتونات يؤدي إلى إطلاق الحرارة. استخدم مراوح مقاومة للانفجار حيثما يكون هناك احتمال لتركيزات بخار قابلة للاشتعال، وقم بتوفير منافذ أخذ العينات ومنصات الوصول الآمن ووضع علامات واضحة على المكدس. قم بمعالجة السائل الناتج عن أجهزة غسل الغاز كتيار نفايات من خلال إجراءات المعالجة الخاصة به بدلاً من إرساله مباشرة إلى الصرف.

الأسئلة الشائعة حول معدات معالجة غازات النفايات المختبرية

الخلاصة: معدات معالجة غاز النفايات المعملية تكمل سلسلة الأمان

إن المختبر آمن ومتوافق بقدر مسار العادم الخاص به. تعمل أغطية الدخان على حماية الأشخاص الموجودين على مقاعد البدلاء، كما تحمي معدات معالجة غاز النفايات في المختبر الجميع خارج غلاف المبنى، إلى جانب المراوح والقنوات والموافقات التي تحافظ على عمل المختبر. الحاجة ليست مسألة تفضيل. ويستنتج من فيزياء العادم، ومن قواعد الانبعاث المطبقة في المدخنة، ومن الواقع العملي أن الجيران يلاحظون الرائحة قبل وقت طويل من قيام المحلل بذلك.

تشترك الأنظمة الأكثر موثوقية في نفس السمات: مخزون غاز النفايات المُقاس، والتدفقات المنفصلة بواسطة الكيمياء، وقطار يجمع بين الغسل والامتزاز، والحفاظ على تدفق الهواء منخفضًا بالقدر الذي تسمح به عملية غطاء المحرك الآمن، وروتين الصيانة باستخدام أجهزة الاستشعار والسجلات. قم ببناء هذه العناصر في مرحلة التصميم ويصبح العلاج تكلفة تشغيل يمكن التنبؤ بها بدلاً من حالة الطوارئ المتكررة.

أغطية الأبخرة الكيميائية نادرا ما يتم شراؤها على أساس الجدارة الفنية وحدها. يبدأ أمر الشراء عادةً بالعرض والسعر وتاريخ التسليم، في حين أن التفاصيل التي تحدد السلامة وتكلفة التشغيل موجودة في بنود لا يقرأها أحد حتى يفشل الشفاط في اختباره الأول. بحلول ذلك الوقت، يتم تثبيت الخزانة على الأرض، وتكون القنوات أعلى السقف، والخيار الوحيد المتبقي هو التصحيح الباهظ الثمن.

هذه القائمة المرجعية من شركة شنغهاي شوجيا لهندسة حماية البيئة المحدودة تم كتابته لمديري المشتريات ومخططي المختبرات ومسؤولي البيئة والصحة والسلامة. إنه يوضح ما يجب طلبه، وما يجب مقارنته سطرًا بسطر، وما هي الأرقام المخفية داخل عرض الأسعار، وما هي شروط القبول التي تنتمي إلى العقد قبل أن يتم نقل الأموال.

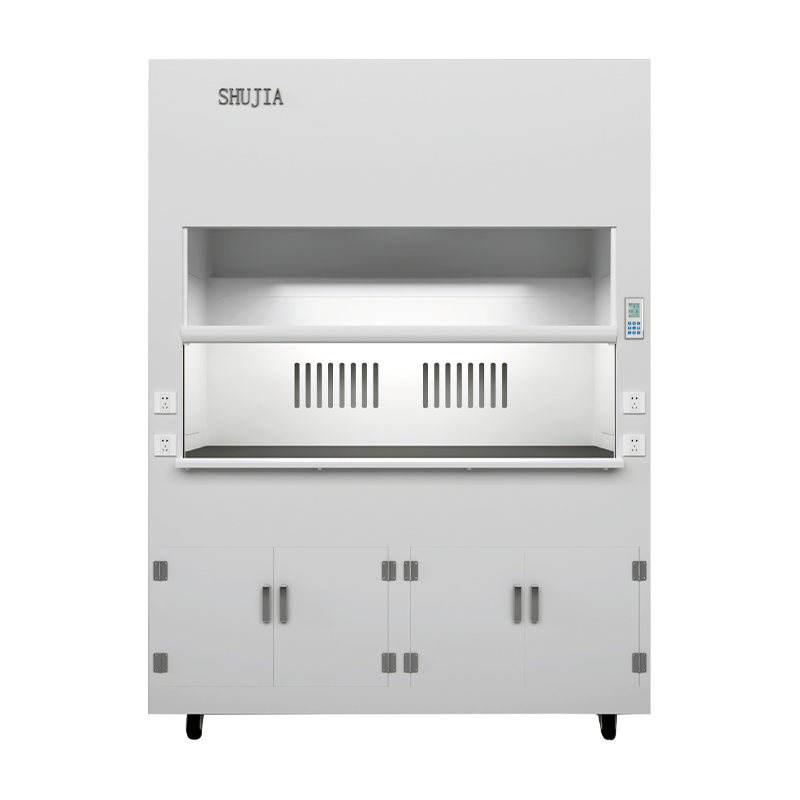

ما يجب أن تفعله أغطية الأبخرة الكيميائية: الأساسيات التقنية وراء كل اقتباس

A غطاء الأبخرة الكيميائية عبارة عن حاوية جيدة التهوية تعمل على سحب هواء الغرفة عبر منطقة العمل وطرد الأبخرة والغازات والجسيمات الدقيقة بعيدًا عن المشغل. كل شيء في ورقة المواصفات موجود لدعم هذه الوظيفة الواحدة. ست ميزات تحمل معظم الثقل، وكل واحدة منها تترك أثرًا في الاقتباس إذا كنت تعرف أين تبحث.

كيفية قراءة ورقة مواصفات غطاء الدخان بشكل نقدي

تصف ورقة المواصفات المنتج. يصف تقرير الاختبار الأداء. تعامل مع عبارة مثل "يفي بالمعايير الدولية" كدعوة للسؤال عن أي معيار، وأي إصدار، وأي اختبار، وأي موضع وشاح، وأي مختبر أجرى ذلك. سوف يقوم المورد ذو السمعة الطيبة بالرد في بريد إلكتروني واحد. يخبرك الرد الغامض بشيء عن المنتج أيضًا.

مقارنة أنواع أغطية الأبخرة الكيميائية: ما الذي يناسب كيمياءك وميزانيتك

ليس كل غطاء أبخرة كيميائي عبارة عن خزانة للأغراض العامة. بعضها مصمم للهضم الحمضي، والبعض الآخر لتوفير الطاقة، والبعض الآخر للحالات التي يكون فيها توصيل الأنابيب مستحيلاً. يقارن الجدول بين الفئات الشائعة بحيث يتم اختيار النوع الصحيح قبل طلب عروض الأسعار. القيم إرشادية وتختلف حسب الشركة المصنعة.

غطاء الدخان الكيميائي مقابل غطاء الدخان بدون مجاري: قاعدة القرار

إذا كانت قائمة المواد الكيميائية ثابتة وقصيرة وموثقة، وأكد مسؤول السلامة أن وسائط الترشيح تلتقط كل مادة موجودة فيها، فيمكن أن تكون الوحدة بدون قنوات خيارًا سليمًا. إذا تغيرت القائمة، أو إذا كانت هناك مواد سامة أو غير معروفة، أو إذا كانت معدات توليد الحرارة ستوضع داخل الغرفة، فقم بشراء غطاء أنبوبي. تعتمد الشفاطات بدون قنوات على مادة مستهلكة تفشل بصمت عند التشبع، بينما تعمل الشفاطات بدون قنوات على إزالة المشكلة من المبنى.

المواد التي تتوافق مع الكيمياء

تغطي أسطح عمل راتنجات الإيبوكسي معظم الكيمياء العامة وهي خط الأساس المعتاد. يتعامل الراتنج الفينولي مع الحرارة بشكل أفضل. يناسب الفولاذ المقاوم للصدأ الأعمال النظيفة أو ذات درجات الحرارة العالية، لكنه يمكن أن يحتوي على أحماض غنية بالكلوريد، لذا فهو ليس حلاً عالميًا. يعمل مادة البولي بروبيلين بشكل جيد مع الأحماض القوية وعمل الهضم. يتطلب حمض البيركلوريك غطاءًا مخصصًا للغسيل ومجاري هواء غير قابلة للاحتراق وغير تفاعلية لا يتم مشاركتها أبدًا مع الأغطية الأخرى.

المقاييس المخفية في اقتباسات غطاء الأبخرة الكيميائية التي تحدد الأداء الحقيقي

يمكن أن يختلف عرضا أسعار للأغطية المتطابقة بنسبة ثلاثين بالمائة، وغالبًا ما يتجاهل السعر الأرخص العناصر التي تهمك في يوم التثبيت. بالإضافة إلى السعر، تحدد مجموعة من المقاييس المخفية ما إذا كان غطاء المحرك يعمل كما هو مصمم وما هي تكلفة تشغيله.

الطلب على تدفق الهواء مقابل موضع الوشاح على غطاء محرك السيارة الهوائي (VAV).

في غطاء محرك السيارة ذو حجم الهواء المتغير، يتتبع حجم العادم فتحة الوشاح لأن سرعة الوجه تبقى ثابتة. يعرض الرسم البياني تدفق الهواء الإرشادي كنسبة مئوية من القيمة المفتوحة بالكامل. لاحظ الأرضية على اليمين: يتم دائمًا الحفاظ على الحد الأدنى من التدفق، وبالتالي فإن الوشاح المغلق لا يعني انعدام العادم. تحقق من إعداد الحد الأدنى للتدفق في عرض الأسعار، لأنه يؤثر على كل من تكلفة الطاقة وقدرة الشفاط على تخفيف الأبخرة المتبقية.

ستة أرقام تستحق طلبها كتابيًا

المسودات المتقاطعة: المشكلة التي لم يذكرها الاقتباس مطلقًا

يتم إجراء اختبارات الموردين في غرف خاضعة للرقابة. يحتوي مختبرك على أبواب وناشرات سقف وأشخاص. تعمل الممارسة الجيدة على إبقاء المسودات المتقاطعة أقل من 20 بالمائة تقريبًا من سرعة الوجه عند فتحة غطاء المحرك، لذلك يجب وضع ناشرات الإمداد بعيدًا عن وجه غطاء المحرك وعدم توجيهه نحوه. ارفع هذه النقطة عند مراجعة التصميم، قبل أن يتم تثبيت موضع الغطاء على الرسومات.

أماكن استخدام أغطية الأبخرة الكيميائية: الطلب حسب الصناعة

إن معرفة القطاع الذي تشبهه عملية الشراء الخاصة بك يساعد عند سؤال الموردين عن مشاريع مرجعية. التوزيع أدناه هو تقدير إرشادي للمكان الذي يتركز فيه الطلب على أغطية الأبخرة الكيميائية. تختلف الحصص الإقليمية باختلاف مزيج الصناعة المحلية.

مختبرات تصنيع الأدوية والكيماويات

يطلب هؤلاء المشترون من حيث الحجم، لذلك يهيمن أداء الطاقة والتوثيق على التقييم. توقع طلبات الحصول على أغطية VAV أو أغطية التدفق المنخفض، وسجلات الاختبار الكاملة والتوافق مع أنظمة إدارة المبنى. تميل مختبرات تطوير العمليات أيضًا إلى الحاجة إلى أغطية كبيرة لمعدات توسيع النطاق.

الجامعات والمؤسسات البحثية

المتانة والمرونة هي الأكثر أهمية. تحتاج المعامل التعليمية إلى أسطح تتحمل التعامل الخشن واستبدال الأوشحة والبطانات بسهولة. تحتاج مختبرات الأبحاث إلى مساحة لإعادة تشكيل الخدمات مع تغير المشاريع، لذا فإن تركيبات الخدمة القابلة للتعديل والسعة الاحتياطية في نظام العادم تستحق الدفع مقابلها.

مختبرات الإلكترونيات والبيئة والاختبار

تتطلب العمليات الحمضية المكثفة في أشباه الموصلات وتحليل المعادن واختبار الأغذية استخدام مادة البولي بروبيلين أو غيرها من الإنشاءات المقاومة للتآكل. تحتاج عملية الهضم في كثير من الأحيان إلى نظام غسيل ومسار عادم مقاوم للأحماض، وفي بعض الحالات جهاز غسيل قبل التفريغ.

عملية شراء غطاء الأبخرة الكيميائية: جدول زمني للتحقق من ست مراحل

يعمل التحقق بشكل أفضل عندما يتبع المشروع بدلاً من الضغط عليه في النهاية. يضع الجدول الزمني أدناه كل فحص في المرحلة التي يكون من الأقل تكلفة التصرف فيها.

البنود التي تستحق الإضافة إلى أمر الشراء

عائد الاستثمار لغطاء الأبخرة الكيميائية: تكلفة دورة الحياة والاسترداد لفرق المشتريات

لا تخبر مقارنة أسعار الشراء فريق التمويل سوى القليل جدًا عن تكلفة غطاء المحرك الأنبوبي. إن الطاقة المستخدمة في عادم التكييف وهواء المكياج تفوق بشكل عام حجم الخزانة على مدى عشر سنوات. تُظهر البطاقات أدناه نطاقات التخطيط النموذجية للتركيب الأنبوبي. استبدالها بالأرقام المحلية عند بناء الموازنة.

مثال عملي: ترقية عشرة أغطية ذات حجم ثابت إلى VAV

لنفترض أن كل غطاء محرك موجود يطلق 2,400 متر مكعب/ساعة على مدار الساعة، وأن التحكم في VAV مع نظام الوشاح يقلل المتوسط إلى 1,300 متر مكعب/ساعة. افترض أن طاقة التكييف تبلغ 0.004 كيلووات ساعة لكل متر مكعب وسعر طاقة قدره 0.10 دولار أمريكي لكل كيلووات ساعة. هذه افتراضات توضيحية وليست توقعات.

تتأرجح النتيجة مع المناخ والتعريفات الجمركية والسلوك الحقيقي. في المناطق الحارة والرطبة، يرتفع الادخار بسرعة، وفي المناخ المعتدل يستغرق وقتًا أطول. الهدف من الشراء ليس رقم الاسترداد الدقيق، ولكن عادة مطالبة الموردين ببيانات تدفق الهواء في عدة مواضع وشاح بحيث يمكن تكرار الحساب بأرقامك الخاصة.

الصيانة والامتثال لأغطية الأبخرة الكيميائية بعد الشراء

ويثبت اختبار القبول أن غطاء المحرك يعمل في يوم تسليمه. يعتمد الاحتفاظ بهذه الطريقة على خطة الصيانة مع المالكين المحددين والسجلات المؤرخة. يطلب المدققون وشركات التأمين هذه السجلات أكثر من مستندات الشراء الأصلية.

المعايير واللوائح المشار إليها في أغلب الأحيان

تعتمد القواعد المطبقة على بلدك وصناعتك ونوع المبنى. تأكد من ذلك مع السلطات المحلية ومسؤول البيئة والصحة والسلامة لديك، وقم بتسمية المستندات الدقيقة في أمر الشراء حتى يتمكن المورد والمشتري من الاختبار مقابل نفس المرجع.

قواعد الاستخدام الآمن التي تحمي الاستثمار

غطاء الأبخرة الكيميائية هو منطقة عمل، وليس خزانة تخزين. الزجاجات المكدسة عبر الحاجز الخلفي، والمعدات الكبيرة التي تم دفعها نحو الوشاح والزنانير التي تركت مفتوحة على مصراعيها، كلها عوامل تقوض الاحتواء وتهدر الطاقة. قم بتوفير مخزن مناسب للمواد الكيميائية في مكان آخر، وقم بوضع علامة على ارتفاع وشاح العمل بوضوح واجعل إغلاق الوشاح عادة. التدريب أرخص من أي ترقية للأجهزة.

الأسئلة الشائعة حول أغطية الأبخرة الكيميائية للمشترين

الخلاصة: قم بشراء أغطية الأبخرة الكيميائية بناءً على الأدلة، وليس بالسعر وحده

أفضل مشتريات أغطية الأبخرة الكيميائية تشترك في نفس العادات. يتم تدوين المخزون الكيميائي أولاً، وتتم مقارنة الأسعار كأنظمة كاملة، ويتم إثبات الاحتواء من خلال تقارير الاختبار وليس من خلال لغة الكتيب، وتوجد شروط القبول في العقد مع إرفاق الأموال. يتم التعامل مع تكلفة الطاقة كمتغير تصميمي منذ اليوم الأول، لأنها تفوق الخزانة نفسها على مدى عقد من الزمن.

استخدم قائمة التحقق في هذه المقالة كوثيقة عمل. قم بطباعة قائمة البنود، واملأ مصفوفة مقارنة الأسعار واطلب من كل مورد الإجابة على نفس الأسئلة. عادةً ما يكون المورد الذي يرحب بهذا التدقيق هو المورد الذي سيظل مستجيبًا عند إجراء الاختبار السنوي الأول.

أغطية الأبخرة المختبرية هي أهم عناصر التحكم الهندسية التي تقف بين الكيميائي والأبخرة والهباء الجوي والرذاذ الناتج على مقاعد البدلاء. وهي أيضًا من أغلى المعدات التي يتم تشغيلها. يمكن لغطاء أنبوبي واحد كامل الحجم أن يستنفد حجم الهواء في مكتب صغير في بضع دقائق، ويجب استبدال كل متر مكعب يتم سحبه من الغرفة بهواء تم تسخينه وتبريده وتصفيته. هذا التوتر بين الحماية وتكلفة التشغيل هو الدافع وراء كل قرار شراء تقريبًا.

هذه المقالة من شركة شنغهاي شوجيا لهندسة حماية البيئة المحدودة يشرح كيف يحتوي غطاء الدخان فعليًا على مخاطر، وكيفية مقارنة أنواع الشفاطات الرئيسية، والمقاييس المخفية التي تحدد كلاً من السلامة وتكلفة التشغيل، وكيفية تحديد وتشغيل وصيانة وحدة تحافظ على اجتياز الفحص عامًا بعد عام.

كيف تعمل أغطية الأبخرة المعملية: مبادئ الاحتواء

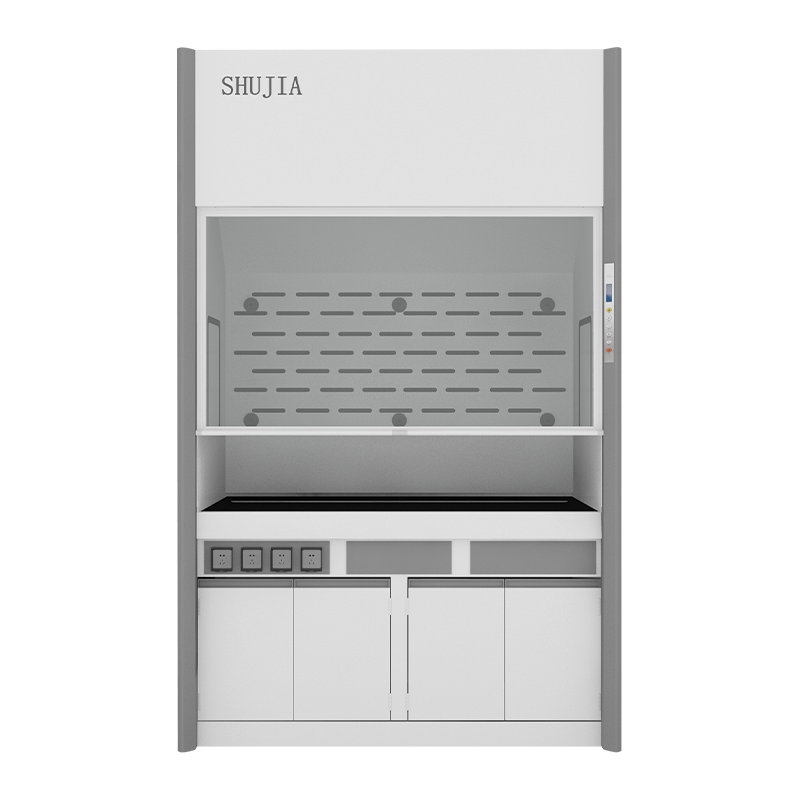

غطاء الدخان عبارة عن حاوية جيدة التهوية ذات وجه واحد مفتوح. تقوم مروحة العادم بسحب هواء الغرفة من خلال تلك الفتحة بسرعة يمكن التحكم فيها، وتكتسحه عبر سطح العمل وتحمل الملوثات بعيدًا عبر قناة إلى نقطة تفريغ آمنة. التصميم يبدو بسيطا. إن الفيزياء التي تقف وراء ذلك ليست كذلك، لأن الهواء المتحرك عبر فتحة الوشاح يمكن إزعاجه بسهولة بسبب مرور شخص ما أو فتح باب أو ناشر إمداد في وضع سيء.

خمسة عناصر تعمل معًا. إذا تم تحديد أي منها بشكل سيء، فقد يبدو غطاء المحرك صحيحًا على الورق ولا يزال يتسرب في منطقة التنفس الخاصة بالمشغل.

لماذا القراءة الجيدة لسرعة الوجه ليست كافية

تقوم العديد من المرافق بفحص سرعة الوجه باستخدام مقياس شدة الريح المحمول والنظر في المهمة المنجزة. وهذه خطوة فحص مفيدة، لكنها لا توضح سوى القليل عن كيفية سلوك الهواء أمام الشخص الذي يقف عند غطاء المحرك. يمكن أن يُظهر غطاءان لهما متوسط ​​سرعة متماثل نتائج احتواء مختلفة تمامًا بمجرد إطلاق غاز تتبع بالداخل ووضع تمثال عرض على الوشاح. لهذا السبب، تتطلب المواصفات الحديثة إجراء اختبار الاحتواء الكامل بالإضافة إلى ملف تعريف السرعة.

أغطية دخان مجاري الهواء وغير مجاري: مقارنة الأداء والتكلفة

الخيار الحقيقي الأول هو بين شفاط أنبوبي يرسل الهواء الملوث إلى الخارج وغطاء بدون قنوات يقوم بتصفيته وإعادته إلى الغرفة. يوجد ضمن تصميمات مجاري الهواء خيارات أخرى: حجم هواء ثابت، وحجم هواء متغير، ونماذج منخفضة التدفق وعالية الأداء. يلخص الجدول أدناه القيم النموذجية لغطاء بعرض 1.5 متر. الأرقام عبارة عن نطاقات هندسية إرشادية وستختلف باختلاف الشركة المصنعة والتكوين.

عندما يكون غطاء الدخان بدون قنوات مقبولاً

تعتمد الأغطية بدون قنوات على الكربون المنشط أو المرشحات المتخصصة، ولا يلتقط المرشح سوى ما تم تصميمه من أجله. ويتشبع الكربون بصمت ما لم يكن هناك جهاز استشعار للبخار أو جدول استبدال صارم، وتمر بعض المذيبات ذات الوزن الجزيئي المنخفض على الفور تقريبًا. ولهذا السبب، يجب أن تقتصر الوحدة الخالية من القنوات على قائمة موثقة للمواد الكيميائية والكميات والإجراءات، وأن تتم مراجعتها من قبل مسؤول السلامة قبل الشراء. يتم عادةً تقييم أغطية إعادة التدوير وفقًا لمعايير SEFA 9 أو معايير حاوية الترشيح الوطنية بدلاً من سلسلة EN 14175.

حيث لا يزال غطاء الدخان الأنبوبي يفوز

إذا تغيرت الكيمياء من أسبوع لآخر، أو إذا كانت هناك مواد سامة أو غير معروفة، أو إذا كانت معدات توليد الحرارة مثل كتل الهضم والألواح الساخنة موجودة داخل الغرفة، فإن غطاء المحرك يظل الخيار الأكثر أمانًا. فهو يزيل الملوثات من المبنى تمامًا بدلاً من الاعتماد على مرشح مستهلك للقيام بذلك.

المقاييس الخفية: الطلب على الطاقة وأداء الاحتواء

تسرد أوراق الكتالوج العرض والعمق والمواد. نادرًا ما يعرضون الأرقام التي تحدد سلوك غطاء المحرك على مدى عشر سنوات. ثلاثة منهم يستحقون الاهتمام قبل التوقيع على أي أمر شراء.

مؤشر طاقة الهواء المكيف

يقوم غطاء محرك السيارة ذو الحجم الثابت بسحب نفس الهواء من الغرفة سواء كان الوشاح مفتوحًا أو مغلقًا، أربع وعشرين ساعة في اليوم. في المختبر الذي يحتوي على العشرات من الأغطية، غالبًا ما يكون هذا العادم هو المحرك الأكبر لاستخدام الطاقة في المباني. يقارن الرسم البياني الطلب السنوي الإرشادي على الهواء المكيف للتكوينات الشائعة، مع ضبط غطاء المحرك التقليدي ذو الحجم الثابت على 100.

والفجوة بين الشريطين الثاني والثالث هي فجوة سلوكية وليست تقنية. يوفر غطاء المحرك VAV الطاقة فقط عندما يتم خفض الوشاح فعليًا. تعمل أدوات إغلاق الوشاح الأوتوماتيكية أو أجهزة استشعار الإشغال التي تغلق الوشاح في حالة عدم وجود أحد على المقعد على تحويل النوايا الحسنة إلى وفورات محسوبة.

المسودات المتقاطعة وتدفق هواء الغرفة

يمكن لأي شخص يمشي بالقرب من غطاء محرك السيارة بالسرعة العادية أن يولد تيارًا عابرًا قويًا بما يكفي لإزعاج الاحتواء. الممارسة الجيدة تحافظ على المسودات المتقاطعة للغرفة أقل من 20 بالمائة تقريبًا من سرعة الوجه، مما يعني أنه يجب وضع ناشرات الإمداد بعيدًا عن وجه غطاء المحرك ويجب ألا تفتح الأبواب بجانبه مباشرةً. عندما لا يتمكن تصميم المختبر من تلبية ذلك، فإن غطاء المحرك ذو تصميم جنيح أقوى أو فتحة وشاح أضيق يعد حلاً أفضل من زيادة سرعة المروحة.

تصنيف احتواء الغاز التتبع

تطلق طريقة ASHRAE 110 سداسي فلوريد الكبريت أو ما يعادله من مادة تتبع داخل الغطاء وتقيس التسرب عند نقطة أخذ العينات في منطقة التنفس. يتم الإبلاغ عن النتائج لثلاثة شروط: كما تم تصنيعها، وكما تم تركيبها، وكما تم استخدامها. يتم عادةً تحديد تصنيف مثل 0.05 جزء في المليون أو أقل في مرحلة التصنيع. تعد الفجوة بين القيم المصنعة والمستخدمة المؤشر الأكثر صدقًا لمدى تدهور الغرفة الحقيقية للغطاء.

تطبيقات غطاء الدخان حسب الصناعة

ينتشر الطلب على أغطية الأبخرة المختبرية عبر عدة قطاعات، ولكل منها أولويات مختلفة. التوزيع أدناه هو تقدير إرشادي للمكان الذي يتركز فيه الطلب على غطاء محرك السيارة. وسوف يتغير حسب المنطقة وحسب نضج قطاعات البحث والتصنيع المحلية.

مختبرات الأدوية والتكنولوجيا الحيوية

تولد عمليات التوليف والصياغة والكيمياء التحليلية مزيجًا ثابتًا من المذيبات والأحماض والمركبات القوية. عادةً ما تشتري هذه المرافق أغطية VAV الأنبوبية بكميات كبيرة، وتركز بشدة على اختبارات الاحتواء الموثقة لأن مسارات التدقيق جزء من أنظمة الجودة. تعتبر أسطح العمل المصنوعة من راتنجات الإيبوكسي والبطانات المقاومة للمواد الكيميائية قياسية.

الجامعة والمختبرات البحثية

تحتاج مختبرات التدريس إلى أغطية متينة وسهلة التنظيف تتحمل التعامل مع الطلاب. تحتاج مختبرات الأبحاث إلى المرونة، نظرًا لأن المشاريع والمواد الكيميائية تتغير في كل فصل دراسي. يتم تحديد الأغطية ذات التدفق المنخفض بشكل متزايد هنا لأن عدد الأغطية الكبيرة يجعل تقليل تدفق الهواء ذا أهمية مالية.

مختبرات الكيمياء والإلكترونيات والاختبارات

يستدعي العمل المكثف للأحماض في مجال الإلكترونيات وتحليل المعادن بناء مادة البولي بروبيلين أو الفولاذ المقاوم للصدأ مع مجاري مقاومة للتآكل، وفي بعض الحالات، أجهزة غسل الغاز. غالبًا ما تستخدم مختبرات الاختبارات البيئية والغذائية الهضم الحمضي، الأمر الذي يتطلب القدرة على الغسيل واهتمامًا خاصًا بمواد العادم. يحتاج عمل حمض البيركلوريك إلى غطاء مخصص مزود بنظام غسيل ومجاري هواء غير قابلة للاحتراق وغير تفاعلية. لا ينبغي أبدًا مشاركة القناة مع الأغطية العادية.

دليل اختيار غطاء الدخان: ست خطوات من مراجعة المخاطر إلى التشغيل

تعود معظم عمليات التثبيت الفاشلة إلى القرارات التي تم اتخاذها بالترتيب الخاطئ. إن اختيار النموذج أولاً وفحص المبنى بعد ذلك هو الخطأ الكلاسيكي. يحافظ التسلسل أدناه على توافق المخاطر والبنية التحتية والميزانية.

عائد استثمار غطاء الدخان: التكلفة الإجمالية للملكية على مدى عشر سنوات

تؤدي مقارنة الأسعار بسعر الشراء وحده إلى اتخاذ قرارات باهظة الثمن. بالنسبة للأغطية الأنبوبية، فإن الطاقة المستخدمة لتكييف هواء العادم والمكياج عادةً ما تقلل من تكلفة الخزانة نفسها. تُظهر البطاقات أدناه نطاقات التخطيط النموذجية لتقسيم التكلفة مدى الحياة للغطاء الأنبوبي. وهي تعتمد على المشروع ويجب استبدالها بالأرقام المحلية أثناء إعداد الميزانية.

حساب الاسترداد بسيط

التوفير السنوي لكل غطاء يساوي تقليل تدفق الهواء، مضروبًا في ساعات التشغيل، وطاقة التكييف لكل متر مكعب، وسعر الطاقة. خذ حالة توضيحية: عملية تحديثية تخفض 1000 متر مكعب/ساعة من العادم، مع تشغيل غطاء المحرك طوال 8760 ساعة، ومتوسط ​​طاقة تكييف يبلغ 0.004 كيلووات ساعة لكل متر مكعب، وسعر طاقة مكافئة للكهرباء 0.10 دولار أمريكي لكل كيلووات ساعة.

مقابل هذا التوفير، عادةً ما يتم استرداد التكلفة الإضافية لأجهزة التحكم في المركبات الهوائية، وأجهزة استشعار الوشاح، ووحدة التحكم في غضون عامين إلى خمسة أعوام، اعتمادًا على المناخ وأسعار الطاقة وعدد الساعات التي تظل فيها الأغطية في وضع الخمول. تعمل المناخات الرطبة أو القاسية على تقصير فترة الاسترداد. المناخات المعتدلة مع انخفاض أسعار الطاقة تطيلها. وفي كلتا الحالتين، يجب إجراء الحساب للمبنى الحقيقي قبل تجميد تصميم مجاري الهواء.

متطلبات صيانة غطاء الدخان والاختبار والامتثال

غطاء المحرك الذي كان مثاليًا في يوم التشغيل يتحلل بهدوء. تسد المرشحات، وتنزلق الأحزمة، وتنجرف أجهزة الاستشعار، وتتكدس الزجاجات على الرفوف على الحاجز الخلفي، ويقوم شخص ما بتعديل تخطيط الغرفة. يمنع الجدول الزمني المكتوب بملكية واضحة معظم هذه المشكلات.

المعايير التي تنطبق عادة

تعتمد المتطلبات على البلد ونوع المنشأة، وبالتالي فإن اللوائح المحلية ومسؤول سلامة المنشأة لها الكلمة الأخيرة. غالبًا ما يتم الرجوع إلى المستندات التالية في المواصفات وعمليات التدقيق.

نقاط الفشل الشائعة تستحق التدقيق أولاً

عندما يفشل غطاء المحرك في الاختبار، عادةً ما يتم العثور على السبب في قائمة قصيرة. تحقق من وجود فتحات حاجزة مسدودة أولاً، ثم حزام المروحة المنزلق أو قناة صغيرة الحجم، تليها الغرفة التي أصبحت مضغوطة بشكل سلبي بسبب اختناق هواء الإمداد. بعد ذلك، انظر إلى المسودات المتقاطعة من الباب أو الناشر المثبت حديثًا. نادراً ما يكون استبدال غطاء المحرك هو الحل. تصحيح الغرفة هو دائما تقريبا.

الأسئلة الشائعة حول غطاء دخان المختبر

الخلاصة: اختيار أغطية أبخرة المختبرات التي تحمي الأشخاص والميزانيات

إن أغطية الأبخرة المختبرية الجيدة هي نتيجة لنظام، وليس منتج واحد. يعتمد الاحتواء على سرعة الوجه، وانضباط الوشاح، وتصميم الحاجز والجنيح، ومروحة يمكنها توفير تدفق هواء حقيقي، وغرفة توفر الهواء بلطف. وتعتمد التكاليف على استراتيجية تدفق الهواء، لأن طاقة الهواء المكيف عادة ما تكون الخط الأكبر في ميزانية العشر سنوات. تعتمد السلامة على الاختبار الذي يتجاوز قراءة السرعة ويستمر طوال فترة وجود غطاء المحرك في الخدمة.

المسار العملي واضح ومباشر: توثيق الكيمياء، واختيار استراتيجية تدفق الهواء التي تناسب عدد غطاء المحرك وأهداف الطاقة، وهندسة العادم والهواء التعويضي معًا، والتشغيل من خلال اختبار الاحتواء، والاحتفاظ بجدول الصيانة الذي يملكه شخص ما. افعل ذلك بالترتيب الصحيح وسيصبح الغطاء جزءًا يمكن الاعتماد عليه ومنخفض الدراما في المختبر.
